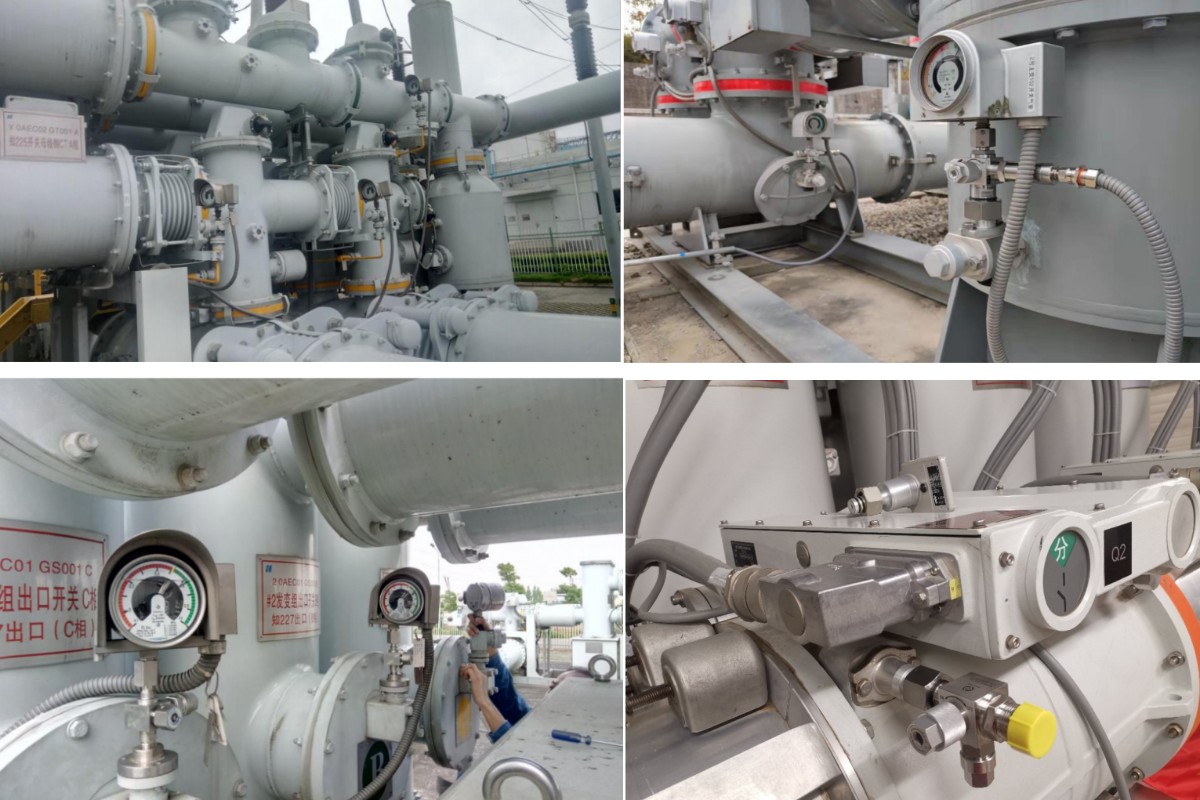

SF6密度繼電器免拆卸校驗三通閥是在不改變開關原有的任何結構的基礎上，通過開關上SF6密度繼電器接口，加裝帶有開斷裝置的組合式閥門，閥門上設計有與原有SF6密度繼電器接口配裝的接頭、SF6密度繼電器接頭、開斷裝置及與設有**的SF6密度繼電器校驗儀連接的接頭。按設計要求連接好后，通過旋轉開斷裝置、可以實現SF6密度繼電器氣路與開關本體氣路的通斷。當需要對SF6密度繼電器進行校驗時，需要將閥體上開斷裝置旋轉至關閉狀態，然后將校驗儀接口與閥體上預留的校驗接口完成對接，就可以實現SF6密度繼電器的校驗，這樣可以有效的節約檢修人員的寶貴時間，還可以有效降低由于定期校驗拆卸帶來的SF6漏氣風險。

遵循技術標準：

1. 符合國家或行業技術標準：

2. SF6氣體密度繼電器和密度表校驗通用技術條件JB／T10549。

3. 壓力式六氟化硫氣體密度控制器GB／T22065。

4. 壓力式六氟化硫氣體密度控制器檢定規程JJG1073。

5. 一般壓力表 GB/T1226。

6. 電接點壓力表JB/T9273。

7. 電氣繼電器GB/T11287（idt IEC60255）。

8. 外殼防護等級GB4208（eqv IEC60592）。

9. 電磁兼容GB/T17626（idt IEC60592）。

10. 繼電器及裝置基本試驗方法GB/T7261。

11. 工業自動化儀表JB/T9253。

12. 繼電器及裝置包裝運輸技術條件JB/T7828。

13. 電氣裝置安裝工程高壓電器施工及驗收規范。

14. 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則DL/T639。

15. 氣體絕緣金屬封閉開關設備運行及維護規程DL/T603。

適用的國標及行業規范標準如下（若有更加新的版本，則按照新標準實施）：

1. 《六氟化硫氣體密度繼電器校驗規程》DL/T 259-2012

2. 《六氟化硫電氣設備中氣體管理和檢測導則》GB/T 8905-2012

3. 《供配電系統設計規范》GB50052-2009

4. 《高電壓測試設備通用技術第六部分》DL/T846.6-2004

5. 《高壓開關設備反事故技術措施》國信發[1999]72號

6. 《防止電力生產事故的二十五項重點要求》國能安全[2014]161號和國家電網 《國家電網公司十八項電網重大反事故措施》

7.  GB11022 《高壓開關設備通用技術條件》

8.  DL/T 596 -2005 《電氣設備預防性試驗規程》

9.  GB1984-2003 《高壓交流斷路器》

10. GB/T8905-1989 《六氟化硫電氣設備中氣體管理和監測導則》

11. 國家電網 《預防交流高壓開關設備事故措施》

12. 國家電網 《110（66）KV—500kV交流高壓斷路器檢修規范》

13. 國家電網 《高壓開關設備運行規范》。

功能特點：

1. 方便對SF6 高壓開關密度繼電器校驗、充氣、微水、分解物、純度測量；

2. 手動閥操作簡單靈活，狀態標識清楚；

3. 閥體全不銹鋼或黃銅或加強鋁制作，用戶可選；

4. 閥體內部充注壓力＞0.1MPa高純氮?dú)猓?

5. 可兼容國內外各種規格開關接口；

6. 環境溫度：-40～+80℃。

主要指標：

1. 壓力等級：PN64；

2. 密封性能（泄漏測試）：**漏氣率≤1×10-9Pa.m3/s；

3. 密封形式：金屬硬密封和O型圈密封（根據不同開關對象）；

4. 抗沖擊性能:600m/s2，沖擊時間：11ms，泄漏值小于 1×10-8mbar*l/s；

5. 腐蝕環境測試：IEC60068-2-11 標準測試；使用壽命：100000次（在線檢測閥的開關次數）；

6. 材質結構：進口加強鋁材質或進口316（材質可選）；

7. 結構形式：球閥結構，閥芯為金屬密封（抗氧化、耐腐蝕）；

8. 三通閥材質：鋁合金材質6系6083，具有抗氧化、耐腐蝕；

9. 泄漏測試：泄漏率<10-15MPa.m3/s；

10. 防暴壓力測試：在 4 倍 PN 下，閥門正常；

11. 旋轉測試：針對螺紋進行安裝旋轉測試600次， 螺紋無任何變化；

12. 連接氣管進行相關試驗，試驗內容；

13. 防護等級：IP65。

技術改造方案要求

1) 500（220）kV升壓站SF6氣體密度繼電器連接模塊改造方案的大致介紹

3.1.1 500（220）kV升壓站SF6氣體密度繼電器連接模塊改造的必要性

因 SF6 氣體密度繼電器同其他壓力計一樣在使用一段時間后其報警和閉鎖值會產生一定的飄移，加上溫度補償材料在使用一定時間后因材料老化變形，會使報警和閉鎖值產生較大誤差；另外，因密度繼電器接點動作不頻繁，而可能接點動作不靈敏或失效。這種隱患將直接導致當 SF6 開關因氣體泄漏，使本體內的壓力降至報警或閉鎖值時，不能及時報警或閉鎖，從而釀成重大事故。所以應定期進行校驗。

3.1.2 SF6 氣體密度繼電器校驗周期的要求，電力部1997 年 1 月 1 日實施的 DL/T596-1996《電力設備預防性試驗規程》：“開關設備”一節序號為 13 中有“SF6 氣體密度監視器（包括整定值）檢驗”項目，規程要求試驗時間為：1～3 年、大修后、或必要時，具體校驗時間各省的中試所自己制定，一般每2 年校驗一次。

3.1.3國家有關部門對加裝三通接頭的有關規定。國家能源局關于印發《防止電力生產事故的二十五項重點要求》的通知（國能安全[2014]161號文第 13 項“防止 GIS、開關設備事故”中 13.1.6 條中明確要求：SF6 密度繼電器與開關設備本體之間的連接方式應滿足不拆卸校驗密度繼電器的要求。

3.2目前常規的校驗方法

3.2.1現場拆下SF6密度繼電器進行校驗，主要校驗密度繼電器報警、閉鎖壓力接點動作的準確和正確性，具體步驟如下：

3.2.2切斷密度繼電器控制回路電源。

3.2.3拆下密度繼電器，靜放 2 個小時（靜放原因：使壓力表內的敏感元件的彈性形變恢復正常。）

3.2.4將密度繼電器校驗儀接點插座接到被測密度繼電器的相應接點上。

3.2.5使用密度繼電器校驗儀把SF6氣體壓力升到密度繼電器的額定壓力，然后緩慢降低SF6氣體壓力直到密度繼電器的閉鎖觸點動作，此時記錄密度繼電器校驗儀上SF6氣體密度標準表的壓力示值，并記錄該示值（該示值為 20℃ 時的壓力值）。如此重復3次，取3次示值的平均值做為*終密度繼電器閉鎖壓力值的結果。根據密度繼電器精度等級，來判斷該平均值是否在出廠的閉鎖壓力值精度范圍內。 從第3步到第5步，整個測試過程大約需花20分鐘。

結論：常規的密度繼電器校驗方法因經常拆卸密度繼電器增加設備損壞和漏氣的可能，同時拆卸和安裝密度繼電器所需時間較長，熟練人員拆卸和安裝密度繼電器需花費10分鐘左右。
